Один СБМ хорошо, а два лучше

Один СБМ хорошо, а два лучше

В своей предыдущей статье про слабую бытовую радиацию я использовал дозиметр SOEKS Defender, оснащенный счетчиком СБМ-20-1. Как отметили многие комментаторы, его точности недостаточно чтобы надежно измерять слабый фон, и мне приходилось идти на некоторые ухищрения чтобы обнаружить излучение калия-40 в бананах. Теперь ко мне на тестирование попал более продвинутый прибор SOEKS Quantum. Благодаря применению сразу двух счетчиков Гейгера СМБ-20-1, измерения производятся быстрее и точнее. Результаты сохраняются в энергонезависимую память устройства и могут быть выгружены на PC или Mac для дальнейшего анализа. Quantum это тот редкий случай, когда отечественный гаджет не имеет брата-близнеца с другой этикеткой на Али, и к тому же известен за рубежом.

Анбоксинг

Дозиметр приехал вот в такой нарядной коробочке:

Внутри — сам прибор, зарядное устройство, кабель USB-A / mini-USB:

В пустой ячейке справа внизу должны были лежать AAA аккумуляторы. Оказалось, что кто-то их уже поставил на место (напомню, что на момент написания обзора данного дозиметра не было в ассортименте Даджета, я получил тестовый экземпляр). Два Ni-MH аккумулятора на 1000mAh под брендом SOEKS. Производитель обещает время непрерывной работы не менее 700 часов.

Блок питания на 5V 1A. C обратной стороны — USB порт, так что кроме самого дозиметра можно заряжать телефон.

Кабель USB-A / mini-USB для зарядки и подключения к компьютеру.

Mini-USB порт на дозиметре закрывается резиновой заглушкой.

Сравнение габаритов SOEKS Defender (слева) и SOEKS Quantum:

Внутренности

Корпус дозиметра довольно просто вскрывается. Под маленькими белыми вставками спрятаны два самореза скрепляющие половинки корпуса. Кроме того, большие боковые вставки дополнительно удерживают половинки вместе.

На обратной стороне платы действительно находятся два датчика СБМ-20-1:

Лицевая сторона. Цветной TFT дисплей 128х160.

Прибор работает на микроконтроллере STM32F103C8T6 (о котором недавно писал xedas):

Интерфейс

Основной режим работы на фото ниже — измерение фона. Уровень радиоактивности отображается крупными
цифрами в центре экрана. Единицу измерения можно выбрать в настройках (зиверты, рентгены или количество отcчетов в минуту). Внизу отображаются диаграммы фона за последнюю минуту по левому и правому датчику
соответственно. Диаграммы непрерывно движутся по направлению к
центру, высота столбца отображает уровень радиационного фона. При превышении заданного в настройках порога, раздается звуковой сигнал.

В режиме «История» показывается скроллируемая диаграмма истории изменения за все время с момента первого включения прибора (или от последнего сброса накопленной дозы). Небольшое «плато» в левой четверти диаграммы соответствует времени, проведенному внутри хрустальной пивной кружки из статьи про Defender.

Индикация накопленной доза радиации. При необходимости, дозу можно сбросить в ноль, или установить на какое-то другое значение (например если вы ранее пользовались другим прибором и хотите продолжить собирать статистику).

Эта фотография сделана через 12 часов после предыдущей, набежало 1.3 мкЗв (или 13 бананов).

Накопленная доза не сбрасывается даже если полностью разрядить аккумуляторы (или вообще их вытащить). Но учтите что при этом собьются настройки даты и времени, что может вызвать путаницу если вам нужна подробная статистика измерений с привязкой ко времени (об этом позднее).

Остальные экраны пользовательского интерфейса вы можете посмотреть самостоятельно — производитель не поленился сделать эмулятор SOEKS Quantum, работающий в браузере и довольно достоверно имитирующий работу реального дозиметра. Три кликабельные кнопки управления прибором расположены под экраном. Также доступна подробная инструкция. У меня этот интерфейс вызвал жгучую ностальгию по первым мобильникам с цветными дисплеями 12-летней давности.

Подключение к компьютеру

Традиционного диска с софтом в коробке нет, качаем «SOEKS Менеджер Устройств» самостоятельно:

Через приложение можно обновить прошивку дозиметра, откалибровать показания:

Можно следить за показаниями в реальном времени, как за средним значением, так и за показаниями левого и правого датчика в отдельности:

Также можно загрузить из энергонезависимой памяти устройства историю измерений сделанных вдали от компьютера. Спад на следующем графике демонстрирует как меняется фон в ванной комнате в результате интенсивного проветривания. Предварительно я на 10 минут отключил вытяжку и пустил горячую воду. По всей видимости в водопроводной воде растворено немного радона. Единицы измерения — мкЗв/ч, опасности нет.

Данные за желаемый период времени можно экспортировать в CSV для дальнейшего анализа:

Кстати, история измерений автоматически сохраняется в домашний каталог в папке SOEKS Device Manager и остается доступной для просмотра при отключенном дозиметре.

Подробности о работе с программой — в руководстве по использованию.

Сравнение с Soeks Defender

Теперь пришло время разобраться почему два датчика лучше чем один. Вы уже заметили на графике как сильно пляшут показания датчиков. Усреднение показаний с двух датчиков позволяет сгладить эти флуктуации и быстрее получить надежное значение уровня фона. На видео видно как долго плавает значение фона после включения Defender’a, в то время как Quantum гораздо быстрее начинает выдавать стабильные показания. Вторую половину видео я ускорил в шесть раз чтобы вы не заскучали при просмотре.

Дозиметр Соэкс Квантум

Устройство оснащено сразу двумя счетчиками Гейгера-Мюллера, что гарантирует высочайшую точность результатов и максимальную скорость измерений. Дозиметр не только измеряет уровень радиационного фона, но и определяет уровень накопленной вами радиации. Информация предоставляется как в числовом, так и в графическом виде. Имеется возможность подключения устройства к ПК для более детального изучения полученных данных, обновления ПО и т.д.

Профессиональный дозиметр пригодится каждому, кто:

• следит за своим здоровьем и заботится о нем
• собирается приобрести участок для загородного строительства или ведения хозяйства (для проверки на радиоактивность)
• собирается приобрести квартиру и хочет убедиться в ее безопасности
• постоянно работает с антиквариатом и старинными предметами
• постоянно работает со строительными материалами или с ионными излучениями
• любит изделия из разных камней и ювелирные украшения.

Чем отличается модель "Quantum" от других моеделй серии "СоЭкс"

Повышенная точность и увеличенная скорость анализа данных

Данный дозиметр оснащен не одним, а сразу двумя счетчиками Гейгера-Мюллера модели СБМ 20-01. Эти датчики отечественного производства и по одиночке отличаются высокими скоростями работы и точностью, а в связке они позволяют получать профессионально точный результат уже через 10 секунд работы. Если вспомнить, что для достижения максимальной точности требуется от 3 до 5 замеров, то подобная скорость работы позволит вам сэкономить время и сократить длительность пребывания в зоне радиоактивности.

Возможность подключения к ПК для более внимательного изучения данных

Данный прибор может быть подключен к USB-порту вашего ПК с помощью специального кабеля. Во-первых, такое подключение позволит вам зарядить аккумулятор устройства. Во-вторых, таким образом вы сможете обмениваться данными и обновлять программное обеспечение дозиметра. Также вы можете работать с данными с помощью фирменной программы "Soeks Менеджер устройств".

Встроенные в устройство часы и будильник

Зайдите в настройки дозиметра и установите текущее время и дату. Благодаря календарю и часам вы сможете вести дневник, записывая результаты измерений и время их фиксации. Кроме этого устройство может служить обыкновенными часами и даже выполнять функцию будильника.

Супероригинальный дизайн корпуса и удобное управление

Разработчики постарались на славу: корпус устройства удобно ложится в руку, работать с ним легко и приятно. На лицевой стороне прибора располагаются клавиши управления, которые по форме напоминают знак радиационной опасности. Глядя на них, нельзя не угадать назначение прибора. Меню прибора интуитивно понятно, как и управление устройством. Разобраться с ним можно за считанные минуты. Вообще, дозиметр производит очень хорошее впечателение — он заключен в надежный и прочный корпус, который приятно держать в руке, а высокое качество исполнения делают его желанным гаджетом, который привлекает внимание.

Также "Quantum" обладает всеми преимуществами модели "Defender":

Определяет уровень накопленной дозы радиации

Подавляющее большинство дозиметров, доступных на рынке, способны лишь делать замеры и определять мощность существующего излучения. Однако нельзя забывать, что радиация имеет свойство накапливаться в организме. Именно поэтому прибор "Quantum" оснастили функцией подсчета уровня накопленной радиации.

Обладая такими данными, вы можете сократить время своего пребывания в опасном месте. Если вы хотите сохранить свое здоровье, то вам лишь необходимо включить соответствующую функцию прибора и следить за его показаниями. Когда накопленная доза радиации приблизится к опасному значению, вам надо будет покинуть опасное место. Надо отметить, что диапазон измерений данного дозиметра достаточно широк, что позволит вам следить за накопленной дозой радиации месяцами.

Отображение результатов в виде графика

График является одной из самых доступных и понятных форм отображения результатов замеров. Дозиметр способен составлять графики, а не только предоставлять информацию в цифровой форме. Просто включите нужный режим, и прибор сам будет строить диаграмму, где будут показываться данные каждой минуты замеров. Таким образом, на диаграмме вы сможете увидеть все значения мощности излучения за последний час. Кроме этого прибор подсчитает усредненное значение уровня радиации и накопленную вашим организмом дозу радиации.

Дозиметр "Quantum" способен долго работать в автономном режиме без замены батареек

Дозиметр "Quantum" имеет очень полезную функцию экономии питания. Она позволяет увеличить время автономной работы вплоть до 90 часов, что является очень важным показателем. Также есть и специальные функции, позволяющие сохранить заряд батарей. Это регулировка яркости дисплея, время выключения подсветки, настройка автовыключения прибора.

Дополнительные функции дозиметра:

• Текстовые сообщения о состоянии радиационного фона. Дозиметр позволяет вам избежать потребности в постоянном контроле значений радиационного фона. Дело в том, что в его память уже занесены пороговые значения, при превышении которых прибор выведет текстовое сообщение на экран и издаст звуковой сигнал.
• Звуковая сигнализация при превышении порога радиоактивной нормы. Звуковое оповещение — это очень полезная функция, которая предупредит вас об опасности. Срабатывает такая сигнализации при превышении пороговых значений, которые вы можете настраивать самостоятельно (до 16 значений на уровень радиационного фона и 15 значений на уровень накопленной дозы). Также вы можете настроить громкость звукового сигнала и его тональность, чтобы быть уверенным, что услышите звуковой сигнал в любой обстановке.
• Индикатор процесса анализа данных. Представляет собой столбик, который заполняется по мере анализа данных и подсчета уровня радиоактивности. Как правило, на это требуется не более 10 секунд.
• Индикатор точности измерений. Представляет собой столбик, который заполняется по мере проведения замеров. Чем больше замеров вы сделаете, тем точнее будут результаты. Для того, чтобы индикатор точности заполнился надо провести где-то 12 измерений (примерно 2 минуты). С данным индикатором вы всегда можете оценить достоверность результатов замеров.
• Индикатор интенсивности изменений радиационного фона. Данная функция позволяет оповестить владельца о резких колебаниях значений уровня радиации. Индикаторы представляют собой красные и зеленые стрелки, выводимые на экран дозиметра. Обозначают они, соответственно, резкое повышение уровня радиации и резкое его уменьшение.
• Индикаторы работы каждого датчика. Представляют собой красные и желтые точки, обозначающие поступление радиоактивных частиц.

Как работает данный дозиметр?

Дозиметр "Quantum" осуществляет измерения мощности гамма-, бета-излучения и рентгеновских лучей. После проведения пробы прибор анализирует полученную информацию и выводит на дисплей результаты с подсчитанным количеством накопленной дозы излучения. Принцип работы данного прибора почти не отличается от традиционных счетчиков Гейгера-Мюллера. Время анализа полученных проб не превышает 10 секунд.

Дозиметр работает от двух элементов типа "AAA" и может заряжаться через USB-кабель

Дозиметр "Quantum" может работать от двух батареек или аккумуляторов типа "ААА". Такие элементы можно купить практически в любом магазине, так что это не доставит вам хлопот. Кроме этого такие батарейки легко носить с собой, так что даже в полевых условиях вы будете уверены в том, что не окажетесь без заряда. Прибор оснащен индикатором заряда батарей, который позволит вовремя менять элементы питания.

Если же вы будете использовать аккумуляторы, то их можно будет легко зарядить от microUSB кабеля, который поставляется в комплекте. Для этого подсоедините кабель к адаптеру 220 В или USB-порту ПК.

Дозиметр сертифицирован! Данный прибор прошел процедуру сертификации, что говорит о его полном соответствии российским требованиям, нормам качества и безопасности.

Дозиметр радиации Soeks Quantum (Квантум)

Дозиметр радиации Soeks Quantum компактный и удобный прибор, использующийся профессионалами и обычными жителями, который хотят обезопасить себя от вредного радиоактивного излучения. При переезде на новую квартиру, в новый район можно также проверять уровень радиации с помощью дозиметра Квантум, благодаря которому можно уберечься от проживания в неблагоприятной среде. Также купить дозиметр радиации Quantum (Квантум) можно и для выявления повышенной радиации в продуктах питания.

В Москве вы можете купить дозиметр радиации Soeks Quantum (Квантум), оформив заказ через наш интернет-магазин.

Технические характеристики

• Запись результатов измерения до 24 часов, с интервалом в 10 секунд;
• Время одного измерения – максимально 10 секунд;
• Продолжительность накопления дозы: до 10 000 часов;
• Диапазон измерения накопленной дозы излучения: до 1000 Зв;
• Два датчика измерения – счетчика Гейгера-Мюллера СБМ-20-1;
• Индикатор измерений показывает показания непрерывно цифрами и графическим изображением;
• Регистрируемая энергия гамма-излучения: от 0,1 МэВ;
• Питание: от сети с помощью USB-провода;
• Также работает на батарейках или аккумуляторах типа ААА;
• Размер прибора: 130 x 52 x 18 мм;
• Вес: 71 грамм;
• Цветной дисплей TFT, 128×160;
• Гарантия: 12 месяцев;
• Производство: ООО «СОЭКС» – Россия.

Комплектация

• Дозиметр;
• Аккумулятор ААА — 2 шт.;
• USB-кабель;
• ЗУ для кабеля;
• Инструкция по применению.

Применение дозиметра радиации Quantum (Квантум)

Дозиметр радиации Соэкс Квантум применяется в домашних и промышленных масштабах. Этот прибор компактен, может работать автономно, но при этом точность измерений достаточно высока, чтобы использовать его при проверке строительства и складов.

Также он актуален для измерения радиации жилых помещений – детских площадок, которые могут находиться в непосредственной близости с опасными радиоактивными сооружениями.
Преимущества дозиметра радиации Соэкс Квантум (Quantum) заключается в большом цветном дисплее, на котором отображается график измерения, при этом прибором удобно пользовать, инструкция доступно объясняет все возможности дозиметра. Прибор оснащен двумя счетчиками Гейгера, благодаря чему показания будут более точными.
Зарядить дозиметр радиации Квантум можно с помощью USB-кабеля, идущего в комплекте, а также можно покупать батарейки ААА, которые подходят для использования в дозиметре.
Работа устройства проста и при этом достоверна, точные показания и простота управления позволят купить дозиметр радиации Квантум всем желающим.

Как работает дозиметр

«Квантум» оснащен 2-мя качественными счетчиками Гейгера-Мюллера, благодаря которым он осуществляет измерение уровня радиоактивного фона (до 1000 мкЗв/час) и накопленной дозы (до 1000 Зв). Компактные размеры (130х52х18 мм) и легкий вес, а также автономное питание, позволяют брать дозиметр с собой, куда бы вы ни пошли.

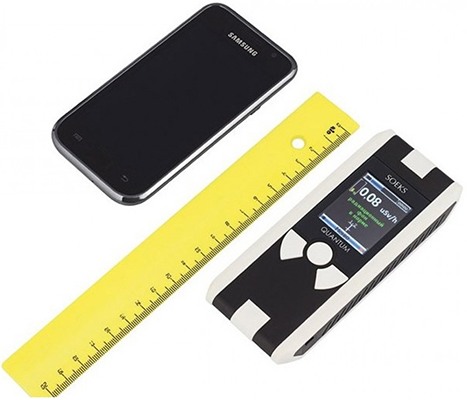

По размерам дозиметр меньше смартфона

После включения дозиметр непрерывно проводит измерение радиоактивного фона. Чтобы узнать точные результаты текущего уровня радиации, активируйте режим «Измерение». Меню дозиметра очень простое, управление осуществляется 3-мя клавишами под дисплеем. На экране результаты измерений отображаются не только цифрами, но и в виде графика, который наглядно продемонстрирует, как менялся радиационный фон с течением времени.

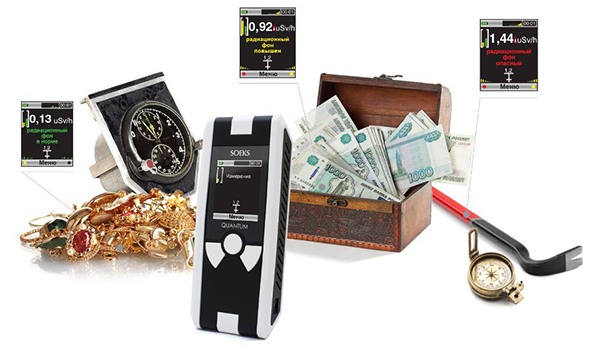

Для удобства пользователя при выводе результатов дисплей окрашивается в один из 3-х цветов:

• зеленый — означает безопасность (фоновый уровень излучения в норме);
• желтый — предупреждает о превышении фона;
• красный — сигнализирует об угрозе и «требует» немедленно покинуть опасную зону.

Цветовые вариации дисплея в зависимости от измеренного уровня радиоактивного фона

Как узнать радиационный фон предмета?

Чтобы узнать, как сильно «фонит» тот или иной предмет, замерьте общий фоновый уровень среды в нескольких метрах от него, а затем максимально приблизьте дозиметр к объекту и снова зафиксируйте его показания. Разница между вторым и первым значениями и будет составлять уровень радиоактивного излучения предмета.

Все измеренные значения сохраняются в памяти прибора и доступны для просмотра в любое время.

Внимание! Наиболее точные показания, на которые можно полностью полагаться, дозиметр выдаст после нескольких циклов измерений.

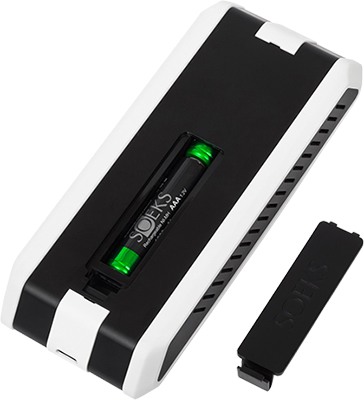

Отсек для 2-х элементов питания типа «ААА» находится на задней стороне корпуса

Воздействие радиационных излучений на человека очень пагубное.

Дозиметр Soeks Quantum

Дозиметр СОЭКС Квантум внесен в реестр средств измерения (Свидетельство об утверждении типа средства измерений № 62619-15, выдано 08 декабря 2015г. Федеральным агентством по техническому регулированию и метрологии).

Поверенный дозиметр СОЭКС Квантум – это профессиональное качество и высокая скорость измерений по доступной цене. Определяет радиацию от любых предметов и объектов. Удобен и прост в использовании. Не требует специальных навыков – понятный интерфейс, цветовая и звуковая индикация позволяют работать с прибором как профессионалам, так и обычным пользователям. Незаменим в работе МЧС, таможенных служб, банков и предприятий, на которых осуществляется дозиметрический контроль.

Минимальный срок службы прибора — 7 лет. Удобный и функциональный дозиметр СОЭКС Квантум – разработка инженеров компании СОЭКС, востребованная во всем мире. Продается более чем в 40 странах.

ДОЗИМЕТР СОЕКС КВАНТУМ РАЗРАБОТАН И ПРОИЗВЕДЕН В РОССИИ

Преимущества дозиметра Квантум:

• Свидетельство о поверке сроком на 1 год
• Возможность заказа последующих поверок у нас
• 2 счетчика Гейгера-Мюллера (СБМ 20-1)
• 700 часов работы в автономном режиме
• Скорость измерений – 9 секунд
• Сохранение результатов измерений на ПК
• Фиксация накопленной дозы – не менее 1 года
• Сохранение результатов измерений на ПК
• Возможность самостоятельного обновления ПО
• Меню, понятное даже непрофессионалу
• Установка пороговых значений радиации и накопленной дозы
• Звуковая и цветовая индикация
• Фирменный комплект питания СОЭКС (зарядка аккумуляторов прямо в приборе)

Технические характеристики дозиметра Соекс Квантум:

Измерение радиации

Включите дозиметр, перейдите в режим «Измерение», поднесите прибор к объекту измерений. Результат можно будет оценить спустя несколько секунд. Результаты измерений, а так же накопленная доза постоянно фиксируются в памяти прибора.

Чем опасна радиация?

Радиация (ионизирующее излучение) – опасные для человека виды излучений, обладающие способностью к ионизации вещества. Различают альфа-, бета-, гамма- и рентгеновское излучение.

Воздействие на организм: ионизирующее излучение разрушает белки, ДНК, меняет структуру клеток. Это приводит к развитию онкологических заболеваний, возможным мутациям у потомков.

Источники повышенного ионизирующего излучения могут скрываться где угодно: строительные материалы, продукты питания, ювелирные украшения и даже детские игрушки могут быть опасны.

Как выявить радиацию? Зараженный радиацией предмет можно обнаружить только с помощью специализированных приборов (дозиметров), оснащенных датчиком радиации. В СОЭКС Квантум установлены простые и надежные датчики СБМ 20-1, производства Росатом, применяемые в большинстве современных дозиметров. Они позволяют быстро и точно детектировать повышенный радиационный фон.

Поверка дозиметров СОЭКС Квантум:

Дозиметр СОЭКС Квантум – один из самых популярных профессиональных дозиметров в мире. У нас Вы можете приобрести дозиметры с поверкой по низким ценам. Следующие поверки Вы можете проводить самостоятельно, обращаясь в аккредитованную лабораторию, или обратиться к нам – мы сделаем все за Вас.

Зачем нужны поверенные дозиметры? Поверенные дозиметры применяются в работе МЧС, таможни, атомных станций, банков, строительных организаций. Метрологическая поверка – сверка показаний дозиметра с показаниями эталонных приборов более высокого класса точности. Поверка проводится только специализированными лабораториями. На поверенные дозиметры ставится пломба и выдается свидетельство о поверке, срок действия поверки — 12 месяцев.

ЧЕМ ОПАСНА РАДИАЦИЯ?

Радиация (ионизирующее излучение) – опасные для человека виды излучений, обладающие способностью к ионизации вещества. Различают альфа-, бета-, гамма- и рентгеновское излучение.

Воздействие на организм: ионизирующее излучение разрушает белки, ДНК, меняет структуру клеток. Это приводит к развитию онкологических заболеваний, возможным мутациям у потомков.

Источники повышенного ионизирующего излучения могут скрываться где угодно: строительные материалы, продукты питания, ювелирные украшения и даже детские игрушки могут быть опасны.

Как выявить радиацию? Зараженный радиацией предмет можно обнаружить только с помощью специализированных приборов (дозиметров), оснащенных датчиком радиации. В СОЭКС 01М установлен простой и надежный СБМ 20-1, производства Росатом, применяемый в большинстве современных дозиметров. Он позволяет быстро и точно детектировать повышенный радиационный фон.
