Выбор трансформатора тока для двигателя (400В)?

  • Цитата

5A выход 4..20mA, напр., Weidmueller WAZ1 CMA LP 1/5/10A ac — CURRENT TRANSDUCER),
Вопрос по выбору ТТ, кто-нибудь встречал какие-либо рекомендации по выбору ТТ?
всегда брал с запасом (в 2-3 от номинала двигателя), плюс унификация по проекту (стараюсь брать несколько типоразмеров на весь проект).
Но возможно кто-то встречал рекомендации по выбору ТТ? (мерять четко пусковой ток x5-7 номинала не требуется),
Как думаете если брать такие ТТ будет нормально?

Напр., двигатели
15kW/29A – беру ТТ 100/5A

30kW/55A – беру ТТ 200/5A
37kW/66A – беру ТТ 200/5A

55kW/103A – беру ТТ 250/5A
75kW/134A – беру ТТ 250/5A

132kW/230A – беру ТТ 400/5A

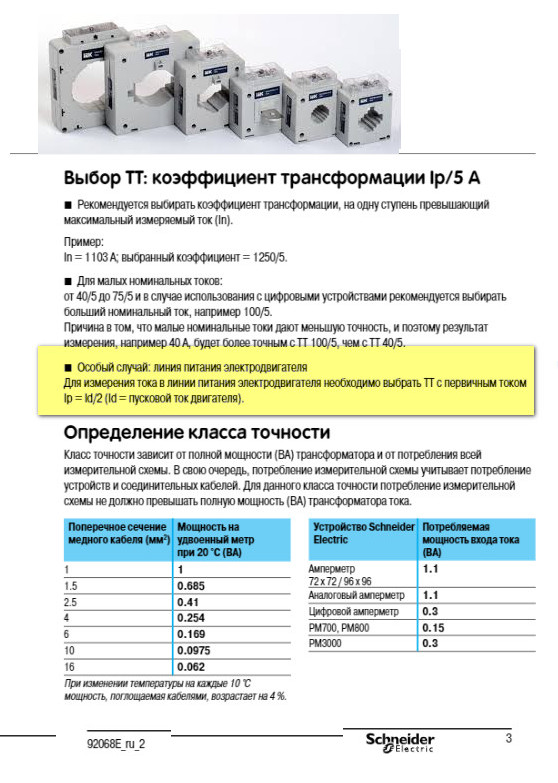

Неедавно увидел рекомендации от Schneider Electric где была такая фраза
Для измерения тока в линии электродвигателя необходимо выбрать ТТ с первичным током Ip=Id/2 (Id=пусковой ток двигателя).

ТТ используем от Siemens серии 4NC (CLASS 1, 5VA, eg. 4NC5222-2CE20).

Вы для таких задач (когда сигнал нужно передать в ПЛК) используете ТТ на 5 или 1 A (вторичный ток)?
В общем, у кого какие мысли на этот счет…касательно примера по выбору ТТ (в зависимости от мощности)?


MaksimNT освоился
освоилсяСообщения: 262 Зарегистрирован: 31 авг 2012, 05:30 Имя: Фоменко Максим Анатольевич Страна: РФ город/регион: гор. Нижнйи Тагил, Свердловской обл. Благодарил (а): 3 раза Поблагодарили: 76 раз

Выбор трансформатора тока для двигателя (400В)?

  • Цитата

Сообщение MaksimNT » 11 апр 2019, 13:00

hardwareprojectspro завсегдатай
завсегдатайСообщения: 514 Зарегистрирован: 14 дек 2012, 17:53 Имя: Александр Благодарил (а): 7 раз Поблагодарили: 6 раз

Читайте так же:
Как самому запрограммировать двухтарифный счетчик

Выбор трансформатора тока для двигателя (400В)?

  • Цитата

не могли бы Вы объяснить на пальцах, на примере.

ПУЭ
Учет с применением измерительных трансформаторов
1.5.16. Класс точности трансформаторов тока и напряжения для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5. Допускается использование трансформаторов напряжения класса точности 1,0 для включения расчетных счетчиков класса точности 2,0.

Для присоединения счетчиков технического учета допускается использование трансформаторов тока класса точности 1,0, а также встроенных трансформаторов тока класса точности ниже 1,0, если для получения класса точности 1,0 требуется установка дополнительных комплектов трансформаторов тока.

Трансформаторы напряжения, используемые для присоединения счетчиков технического учета, могут иметь класс точности ниже 1,0.

1.5.17. Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5%.

Как я понимаю этот раздел больше относится к счетчикам электроэнергии. чем к измерению тока двигателя.
Но если и так. то что значит «при максимальной нагрузке присоединения» для мотора, это какой ток можно брать номинальный или пусковой,
если номинальный
то , например,
30kW/55A – беру ТТ 200/5A
55A это 27% от номинала ТТ. получается что 200/5 слишком большой ТТ для такого мотора?

MaksimNT освоился
освоилсяСообщения: 262 Зарегистрирован: 31 авг 2012, 05:30 Имя: Фоменко Максим Анатольевич Страна: РФ город/регион: гор. Нижнйи Тагил, Свердловской обл. Благодарил (а): 3 раза Поблагодарили: 76 раз

Выбор трансформатора тока для двигателя (400В)?

  • Цитата

Сообщение MaksimNT » 11 апр 2019, 17:34

1.5.17. Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5%. [/i]

Как я понимаю этот раздел больше относится к счетчикам электроэнергии. чем к измерению тока двигателя.

Да, излишний диапазон,
НО может выбор продиктован электродинамической и термической стойкостью.

Для КИП встречается в нормах и правилах — применение в диапазоне от 1/3 до 2/3 шкалы измерения, но в электроснабжении расчетов побольше
