Какой электрический теплый пол лучше

Если разобраться, то на самом деле выбор теплого электрического пола не так и сложен. Производители предлагают всего две базовых системы:

    Кабельные полы – провод имеет большое удельное сопротивление. Кабель нагревается по мере прохождения электричества по жиле. Греющий провод раскладывается на теплоизоляции, сверху заливается цементным раствором (стяжкой). Толщина монтируемой стяжки около 3 см.

Оптимальный выбор системы отопления можно сделать, основываясь на следующих рекомендациях:

    Особенности помещения – кабельный пол лучше стелить в комнатах, где высота потолков и остальные параметры позволяют залить стяжку.

строение греющих кабелей и распрееление тепла от пола

Калькулятор расчета длины нагревательного кабеля

Евгений АфанасьевОпубликовал(а): Евгений Афанасьев
Обновлено: 19.08.2019

«Теплые полы», считавшиеся еще столь недавно «экзотикой», все чаще выбираются хозяевами домов или квартир в качестве основной или дополнительной системы отопления помещений. С точки зрения простоты проведения работ и минимизации первоначальных затрат, выгоднее устанавливать электрический обогрев пола.

Калькулятор расчета длины нагревательного кабеля

Калькулятор расчета длины нагревательного кабеля

Одной из разновидностей электрических «теплых полов» является резистивный кабель, укладываемый на термоизолированное основание и закрываемый стяжкой. Но прежде чем переходить к практическим работам, следует провести ряд расчетов. Так, для начала необходимо узнать, какой длины кабель должен быть уложен, чтобы его тепловой мощности было достаточно для эффективного обогрева помещения. Поможет нам в этом вопросе калькулятор расчета длины нагревательного кабеля.

Читайте так же:
Тепловой расцепитель автоматического выключателя время срабатывания

Цены на нагревательный кабель

Вычисления требуют учета некоторых нюансов – о них будет рассказано чуть ниже.

Калькулятор расчета длины нагревательного кабеля

Пояснения к расчету длины нагревательного кабеля

Любой нагревательный кабель имеет собственные характеристики теплоотдачи, которые показывают, какое количество тепловой энергии он способен выделить в процессе работы. Как правило, это выражается ваттами на единицу длины (Вт/погонный метр). Данный параметр обязательно указывается в паспорте изделия.

В практике применения электрических «теплых полов» принято руководствоваться нормированными значениями тепла на единицу площади. Причем, эти величины разные, и зависят:

  • от характера эксплуатации системы подогрева (будет ли она единственным источником тепла, или же ее предназначение – только повышение комфортности в помещении),
  • от особенностей расположения конкретной комнаты (граничит ли она снизу с грунтом, неотапливаемым или отапливаемым помещением).

Все эти зависимости внесены в предлагаемый калькулятор.

Осталось определиться с площадью. Укладка кабеля никогда не планируется на тех участках, где будут размещены стационарные предметы мебели или бытовые приборы. От стен должен обеспечиваться отступ не менее 50 мм, а от любого отопительного прибора или даже проходящего стояка отопления – не менее 100 мм. Разумнее будет заранее составить схему участка, на которой будет укладываться обогревательный кабель – так проще определиться с площадью.

Сам расчет даст рекомендуемую длину нагревательного кабеля, по которой в магазине можно подобрать нужную модель с наиболее близкими линейными параметрами.

После того как с длиной внесена окончательная ясность, можно переходить к расчету шага укладки нагревательного кабеля – для этого тоже есть соответствующий калькулятор.

Цены на греющий кабель

2016-08-04_164222Электрический теплый пол: теория и практика

Работа по монтажу подобной системы обогрева, хотя и не столь проста, но все же вполне доступна и для самостоятельного выполнения. Более подробно о проектировании и практической укладке электрического «теплого пола» – в специальной публикации нашего портала.

Формулы расчёта

Переходим к главному вопросу — как рассчитать тёплый пол с электрическим нагревающим элементом. А вот здесь всё очень просто. Чтобы определить мощность вашей системы достаточно мощность одного м 2 умножить на площадь, которую она будет занимать.

Читайте так же:
Как найти количество теплоты в цепи постоянного тока

Длина кабеля обычно уже отмеряна в комплекте под заданные параметры мощности и площади покрытия. Рекомендованное расстояние между витками кабеля — от 5 до 20 см. Если хотите точнее — воспользуйтесь следующей формулой: h=S*100/L. Как вы, наверное, догадались h — это ширина шага, S — площадь, а L — общая длина кабеля.

Чтобы ещё больше облегчить себе процесс выполнения расчёта, можете использовать специальный калькулятор для электрического тёплого пола. Просто заполните все необходимые поля, и программа сама произведёт нужные вычисления и выдаст вам итоговый результат.

Калькулятор расчёта тёплого электрического пола

Каким бы способом вы ни воспользовались, помните, что лучше потратить больше времени на этапе проектирования и расчёта, чем потом тратить время и деньги для исправления допущенных ошибок. А наградой за это вам будет уют и благоприятная погода в доме.

1. Расчет нагревательных матов и инфракрасной пленки

При выборе необходимого комплекта нагревательного мата, инфракрасной пленки (KEEPLY, CALEO, VIOLET FLOOR) применяется следующая формула:

где:
Sобщ. – площадь помещения;
Sзан. – площадь, занимаемая (запираемая) мебелью;
S – площадь необходимого комплекта.

Пример расчета:

Площадь детской комнаты – 12 м 2 , из них 5 м 2 заняты мебелью. По формуле:

12 м 2 — 5 м 2 = 7 м 2

Для обогрева данного помещения следует выбирать теплый пол площадью 7 м 2 .

В случае с термоматом, запрещено его укорачивание и наращивание, поэтому площадь устанавливаемого теплого пола округляется в меньшую сторону. Термопленки KEEPLY, CALEO и VIOLET FLOOR можно разрезать, что дает возможность соединить отдельные полосы теплого пола и комбинировать различные комплекты данного бренда. Например, на 9 м 2 может быть установлена инфракрасная пленка из 5 и 4 м 2 , или 4, 3 и 2 м 2 . А также один большой комплект можно использовать в нескольких помещениях. Все зависит от конфигурации помещения и желаемой схемы укладки теплого пола.

Читайте так же:
Устройства в которых есть тепловое действие тока

Как выбрать теплый пол?

Водяные и электрические, в виде кабеля или в рулоне – типов этой техники существует множество. Для того чтобы Вы могли определить и выбрать, какую именно стоит купить, расскажем о наиболее подходящих для разных задач видах оборудования.

В коттедже с индивидуальной системой отопления можно выбирать и использовать водяные теплые полы. Они представляют собой систему труб, по которым проходит горячая вода. Лучше сразу заложить их установку в проект при строительстве, это будет проще и дешевле, чем монтировать в готовое покрытие. Регулировать работу Вы легко сможете сами, прогоняя по ним жидкость различной температуры.

Для основного или дополнительного обогрева дома, квартиры, салона красоты, сауны, душевых помещений в бассейне рекомендуем электрические нагревательные кабели. Они не требуют подключения к системе отопления и значительного «подъема» пола (как в случае с водяными трубами). Их укладывают как при возведении здания, так и при любом последующем ремонте, вместе с установкой или заменой напольного покрытия.

теплые полы

Основное достоинство кабеля – возможность уложить его на любой площади, на участках нестандартной формы. Варьируя расстояние между нитками, Вы можете рассчитать количество тепла, которое будет приходиться на один квадратный метр.

Рассмотрим это на конкретном примере. Двужильный кабель Stiebel Eltron FHC 800 TWIN (40 м) имеет мощность 800 Вт. Его можно использовать для комфортного напольного обогрева на площади 8 кв.м. под линолеумом или ламинатом, 5,6 кв.м. под кафель в ванную или душевую. Для полного отопления нужно разместить весь кабель на участке 4 кв.м. Укладывать его следует с интервалом 20, 14 или 10 см соответственно.

Для детской комнаты, спальни, гостиной лучше купить двужильные саморегулируемые кабели серии Stiebel Eltron SLR. Благодаря особой конструкции они максимально экранируют возникающее электромагнитное излучение, т.е. полностью безопасны для здоровья даже самых маленьких детей. Кроме того, они способны «подстраиваться» под температуру окружающего воздуха, самостоятельно снижая или увеличивая интенсивность нагрева.

Читайте так же:
Тепловой ток в полупроводнике

В ванной, прихожей, бассейне, сауне советуем выбрать и установить нагревательные элементы Stiebel Eltron FHC TWIN. У них нет саморегуляции, поэтому они дешевле, но по качеству и безопасности ничуть не хуже.

одножильный кабельный пол

Одножильные кабели Stiebel Eltron FHC S недороги, эффективны и также имеют хорошую защиту от излучения. Можете приобрести их для обогрева веранды или коридора.

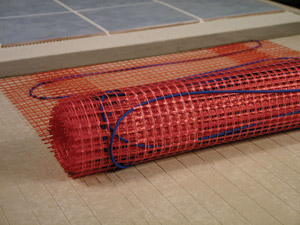

Если Вы хотите выполнить максимально быстрый монтаж теплого пола на небольшом участке, рекомендуем к выбору нагревательные маты. Их можно установить самому – просто расстелите на слое теплоизоляции и наложите сверху плиточный клей для выравнивания поверхности под напольное покрытие. Сетка имеет толщину не более 5 мм, поэтому при укладке Вы практически не теряете в высоте комнаты.

Это оборудование подходит для любых помещений. Преимущество его в том, что нагревательные элементы оптимально размещены на отрезке нужной площади. Например, под место Вашего домашнего любимца Вам подойдет Stiebel Eltron FTM 150 S TWIN площадью 1 кв.м. А если Вы хотите быстро застелить теплым полом детскую комнату, можно купить два комплекта Stiebel Eltron FTM 750 S TWIN по 5 кв.м.

Монтаж нагревательного элемента на уже готовую стяжку

Второй случай от вас потребует наличия специального инструмента. Хорошо, если в ваших руках окажется штроборез. Следует рассчитать рисунок укладки применительно к размерам обогреваемого участка.

К примеру, мы уже ранее выбрали кабель длиной 34 метра. Наша зона для монтажа устройства имеет размеры 2 на 3 метра. Отступив от стен по 10 сантиметров, получаем реальный участок 1,8 на 2,8 метра. Длина секций будет 2,8 метра. Делим 34 на 2,8. Дальнейшие несложные математические расчёты показывают, что получается 11 секций по 2,8 метра, на загибы в торцах участка уйдёт 1,8 метра, последняя двенадцатая секция останется 1,4 метра, то есть не полная. Расстояние между секциями 15 сантиметров (1,8 делим на 12).
Весь этот рисунок нанесите на стяжку и начинайте штробить.

Читайте так же:
Тепловой расцепитель для автоматического выключателя

Расчет должен быть очень тщательным, иначе после того, как уложите кабель, может оказаться, что вся его длина не входит в вашу штробу и дальше уже штробить некуда. А укоротить кабель нет возможности! Так что будьте внимательны! После укладки кабель можно замазать строительной гипсовой смесью.

Осталось подключить электрическую часть. А как именно это делать, вы можете прочесть в статье о нагревательных матах.
