Подключение электрического счетчика Энергомера СЕ 101

Подключение электрического счетчика Энергомера СЕ 101

Подключение счетчика энергомера се 101

Одним из приборов для ведения однотарифного учета активной энергии в однофазных цепях является счетчик «Энергомера СЕ 101». Подключение этого аппарата, независимо от модификации, осуществляется по одной схеме. Применяется этот прибор для учета электроэнергии как в промышленном производстве, так и в квартирах и частных домах. Считается, что это недорогой и надежный прибор, выпускаемый концерном «Энергомера».

Описание счетчика и его модификаций

Некоторые из моделей Энергомера СЕ101:

модели счетчика

Прежде, чем подключать электросчетчик, стоит ознакомиться с характеристиками прибора учета для выбора места его размещения.

Итак, заявлено заводом-производителем:

  • рабочая температура воздуха: от −40 до +70 °С;
  • допустимая влажность, не нарушающая работу счетчика: 30–98 %;
  • атмосферное давление: 537–800 мм ртутного столба, или 70–106.7 кПа;
  • частота сети переменного тока 50 Гц (с разбегом ±2.5 %), при синусоидальной форме с нарушениями не более 12 %;
  • однофазовый;
  • напряжение не более 230 В;
  • рассчитан на учет электроэнергии в пределах единого тарифа;
  • стартовый ток учета: 10 мА 2 Вт;
  • номинальная нагрузка: 5 А, максимумы для модели с номером 148 — 10 А, 145 — 60 А;
  • индикатор отображения расхода: 6 или 7 сегментный механический или жидкокристаллический.

Первые три характеристики как раз показывают обычные уличные условия, вплоть до дождя, снега или шторма. Конечно, совсем топить счетчик СЕ 101 в воде не рекомендуется (второй пункт). Что касается характеристик электрической сети, всё в пределах российских условий, и даже устойчивее реально существующих проблем нашего энергоснабжения.

Зеленым указаны правильные параметры тока в розетке, красным — нарушения:

ток в розетке

Единственное, что смущает в настоящем приборе учета — его простота. Одна фаза и единый тариф. Другими словами, на него нельзя ставить нагрузку больше 10 киловатт и если есть у поставщика электроэнергии льготные условия снабжения током (к примеру, по ночам), то учитываться счетчиком они не будут. В последнем случае рекомендуется присмотреться к другим моделям приборов учета, позволяющим вести множественную тарификацию.

Читайте так же:
Счетчик дней календарных или рабочих

Сам счетчик поставляется в нескольких вариантах корпуса и типах индикатора. Что касается последнего, он может быть жидкокристаллическим или механическим. Первый вариант не стоит рассматривать для тех случаев, когда планируется установка аппарата вне помещения — ЖК не любит холод и влагу, вне зависимости от обещаний производителя.

Счетчик закрепленный на DIN-рейку:

Счетчик закрепленный на DIN-рейку

Что касается сегментации (указывается в маркировке) — это количество цифр индикатора. Причем в механическом седьмая, — последняя — не учитывается при фиксации показаний, она измеряет «тики», а не киловатт-часы. Так вот, даже 6 сегментов это 999`999 кВт/ч. Чего вполне хватит на весь период жизни аппарата, даже учитывая достаточно длинный у электросчетчика «Энергомера СЕ101» — 160000 часов или более 18 лет.

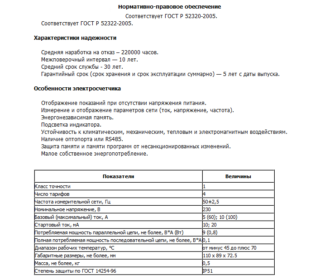

Технические характеристики

ХарактеристикиВеличина
Класс точности1 или 2
Диапазон входных сигналов:
сила тока, А
напряжение, В
коэффициент мощности
от 0,05 Iб до Iмакс
от 0,75Uном до 1,15Uном
от 0,8емк. до 1,0 до 0,5инд.
Базовый (максимальный) ток, А5 (50); 5 (60) или 10 (100)
Номинальное напряжение, В230
Диапазон рабочих температур окружающего воздуха, °С-40. +70
Диапазон значений постоянной счетчика, имп/(кВт*ч)от 800 до 6400
Рабочий диапазон изменения частоты, Гц50±2,5 или 60±3
Стартовый ток (чувствительность), мА:
для одноэлементных счетчиков
с базовым током 5 А
с базовым током 10 А
10
20
для двухэлементных счетчиков:
с базовым током 5 А
с базовым током 10 А
20
40
Полная мощность, потребляемая цепью тока при базовом токе, В*А, не более0,05
Полная (активная) мощность, потребляемая цепью напряжения при номинальном значении напряжения, В*А (Вт)9 (0,8)
Масса, кг, не более1,0
Способ крепленияРейка ТН35, винты
Габаритные размеры, мм:
для R5
для R5.1
для S4
для S6
для S8
для S10
110×89×72.5
105×90×60
185×121×61.5
170×115×53
200×125×75
185×124×61.5
Средняя наработка до отказа, час220000
Срок службы, летне менее 30
Межповерочный интервал, лет16
Цена, рос. руб.от 700

Размеры счётчиков электроэнергии - Энергомер СЕ101

Срок службы прибора и межповерочный интервал

Для электрических счетчиков «Энергомера» срок службы определяется теми условиями, в которых они постоянно эксплуатируются. Этот показатель может существенно отличаться от параметра, заданного производителем в технических условиях (до 30 лет). Это отличие порой достигает половину указанного срока.

Через определенный временной промежуток, прошедший с запуска в эксплуатацию электросчетчика, служба поставщика обязана проводить поверку прибора. Межповерочный интервал для приборов марки СЕ 101, например, устанавливается в границах от 8 до 16 лет, в зависимости от года выпуска. Конкретная цифра обычно указывается производителем в паспорте трехфазного прибора учета.

Особенности электросчетчика

Для предотвращения несанкционированного вмешательства электросчетчик се 101 оснащают несколькими защитными приспособлениями. Первое – пломбировка крепежных элементов, которая предотвращает разборку. Наличие целых блокировок свидетельствует о плановом прохождении фабричной и регламентной поверок. Дополнительно применяют наклейки с голографическими рисунками. Их размещают на боковых гранях счетчика в месте соединения составных частей корпуса.

Подключение прибора

Перед тем как подключить счетчик, нужно ознакомиться с его документацией и сверить номера устройства на корпусе и в формуляре прибора. Счетчик, приобретенный в магазине, обязательно имеет формуляр и инструкцию по эксплуатации. В инструкции приведены технические параметры данного прибора и схема его подключения.

Выпущенные в разное время приборы могут иметь некоторые различия в подключении, поэтому необходимо пользоваться схемой, которая приведена на внутренней поверхности крышки клеммной колодки.

Схема включения универсальна и подразумевает подсоединение 4 проводников:

  • 1- вход фазы (сеть);
  • 3 — выход фазы (нагрузка);
  • 4 — вход нуля (сеть);
  • 5(6) — выход нуля (нагрузка).

Работы по подключению счетчика СЕ 101 можно производить только при отсутствии напряжения сети. Порядок работы следующий:
