Электрический счётчик СЭТ 4ТМ на базе КТС «МИКРОН» применяется для учёта активной, реактивной электрической энергии в трех-четырех проводных цепях переменного напряжения, с частотой сети 50 Гц и номинальным током 1 – 5 А. При производстве измерений учитываются потери, фиксируются пики мощностей, измеряются показатели качества электроэнергии, а также все данные трехфазной сети. Применяются как на промышленных объектах, также в сельском хозяйстве частных строениях.

Счетчик сэт 4тм 03м в своем конструктивном исполнении оснащен интерфейсами для связи, то есть он может действовать автономно, а также в автоматическом режиме в системе учета данных электрической энергии. Подключения прибора учета осуществляется посредством установки трансформатора напряжения или тока.

Разновидности счетчика

Подсоединение электросчетчика к сети происходит с помощью трансформаторов тока и напряжения. Электросчетчик с напряжением 3х(57,8-115)/(150-250) Вольт можно использовать на подключениях с напряжениями фазы из ряда 57,8-125 Вольт. Счетчик сэт 4тм 03м с напряжением 3х(130-240)/(209-410) вольт можно использовать, как с трансформаторами измерения напряжения, так и без них на подключениях с напряжениями фазы из ряда: 120-230 Вольт.

Модельный ряд электросчетчиков включает счетчики, отличающиеся уровнеи точности, номинальными токами, номинальными напряжениями, наличием запасного источника питания, наличием интерфейсов связи. Счетчики электроэнергии СЭТ 4ТМ02М и СЭТ 4ТМ 03М отличаются между собой лишь количеством средств связи. У СЭТ 4ТМ02М находится оптопорт и один интерфейс RS485, у СЭТ 4ТМ 03М – оптопорт и 2 интерфейса RS485. Все интерфейсы изолированные, равноприоритетные и независимые.

Двунаправленные электросчетчики сэт 4тм 03м могут перестраиваться для работы в однонаправленном режиме и производить учет:

• реактивной энергии 2-го и 4-го квадранта, как реактивной энергии 4-го квадранта (нагрузка емкости)и обратно направленной реактивной энергии;
• реактивной энергии 5-го и 3-го квадранта, как реактивной энергии 3-го квадранта (нагрузка индукции) и прямонаправленной реактивной энергии;
• активной обратной и прямой направленной энергии, как прямонаправленной активной энергии (учет по модулю независимо от перемещения тока в отдельной фазе электросети).

Работа электросчетчика в однонаправленном режиме допускается лишь на линиях с однонаправленным потоком тока. Причем исключена возможность искажения данных при неправильном подсоединении цепей тока прибора.

Счетчик СЭТ-4ТМ.03М

СЭТ-4ТМ.03М счетчик электрической энергии трехфазный многофункциональный.
Номинальное напряжение 3x(57,7-115)/(100-200)B.
Номинальный (максимальный) ток 5(10)A.
Класс точности по активно/реактивной энергии 0,2S/0,5.
Число тарифов 8.
Интерфейсы связи оптопорт + два RS-485.
ЖКИ- жидкокристалический индикатор, при минусовых температурах возможно притормаживание ЖКИ т.е. при смене показаний старые показания медленно будут исчезать сменяясь новыми. Это особенность работы всех ЖКИ в условиях отрицательных температур. На работу самого счетчика отрицательные температуры ни как не влияют.
Встроенный резервный блок питания от источника переменного тока напряжением 220 В.
Гарантийный срок эксплуатации 60 месяцев
Средний срок службы 30 лет
Масса счетчика 1,6 кг.

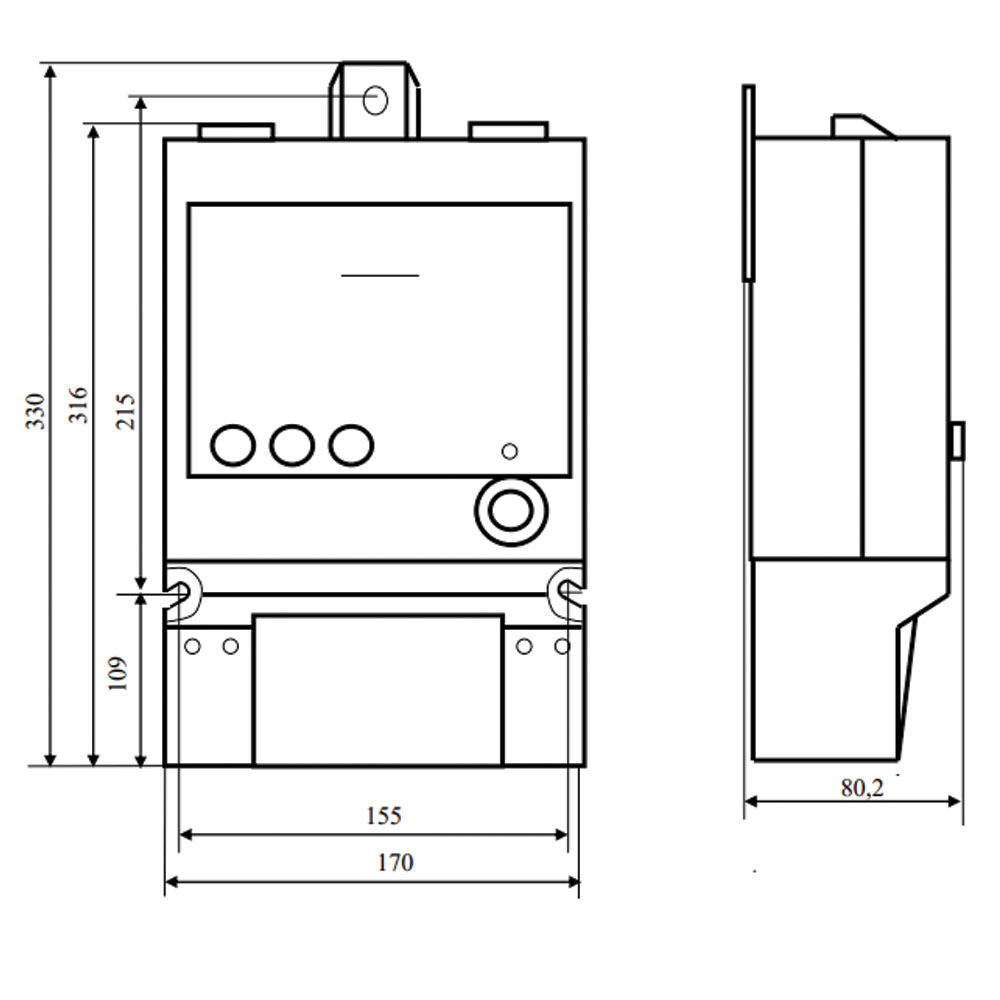

Габаритный размер 330х170х80,2 мм

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ СЭТ-4ТМ.03М

Счетчик СЭТ-4ТМ.03М предназначен для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчик СЭТ-4ТМ.03М может применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчик электроэнергии СЭТ-4ТМ.03М предназначен для работы в трех- и четырехпроводных сетях переменного тока с напряжением 3*(57,7-115)/(100-200) В, частотой (50±2,5) Гц, номинальным (максимальным) током 5(10) А при трансформаторном подключении по току и трансформаторном или непосредственном подключении по напряжению.

Электросчетчики СЭТ-4ТМ.03М имеют три интерфейса связи предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчик электроэнергии СЭТ-4ТМ.03М может конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
• реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
• реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ СЭТ-4ТМ.03М

Электросчетчик СЭТ-4ТМ.03М соответствует ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ИЛГШ.411152.145ТУ

Сертификат соответствия электросчетчика СЭТ-4ТМ.03М № РОСС RU.АЯ74.В15063

Сертификат электросчетчика СЭТ-4ТМ.03М об утверждении типа средства измерения RU.C.34.011.A № 30225

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭТ-4ТМ.03М

• Цифровая обработка сигналов.
• Расширенный диапазон по напряжению 3*(57,7-115)/(100-200)
• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
• Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
• Независимые равноприоритетные каналы связи: два RS-485 и оптический интерфейс (ГОСТ Р МЭК 61107-2001)
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Четыре конфигурируемых изолированных испытательных выхода.
• Два конфигурируемых цифровых входа.
• Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭТ-4ТМ.03М

Ведение архивов тарифицированной учтенной электроэнергии и не тарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и 4-х квадрантной реактивной – восемь каналов):

• всего от сброса (нарастающий итог);
• за текущие и предыдущие календарные сутки;
• на начало текущих и предыдущих календарных суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней.
• за текущий месяц и двенадцать предыдущих календарных месяцев;
• на начало текущего месяца и двенадцати предыдущих календарных месяцев;
• за текущий и предыдущий календарный год;
• на начало текущего и предыдущего календарного года.

• восемь тарифов (Т1-Т8),
• восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
• двенадцать сезонов (на каждый месяц года),
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
• используется расписание праздничных дней и список перенесенных дней.

Ведение трех независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

• время интегрирования от 1 до 60 минут (без учета потерь);
• время интегрирования от 1 до 30 минут (с учетом потерь);
• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:

• интервальных максимумов (в интервале времени между сбросами);
• месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).

Измерение параметров электрической сети и вспомогательных параметров по каждой фазе и сумме фаз:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
• коэффициента мощности;
• частоты сети;
• фазных, межфазных напряжений и напряжения прямой последовательности;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
• тока;
• коэффициентов искажения синусоидальности кривой токов;
• коэффициентов несимметрии тока по нулевой и обратной последовательностям;
• текущего времени, даты и температуры.

Измерение параметров качества электроэнергии:

• установившееся отклонение фазных, межфазных напряжений, напряжения прямой последовательности и частоты сети с нормированными метрологическими характеристиками в соответствии с требованиями ГОСТ 13109-97;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений, коэффициентов несимметрии напряжения по нулевой и обратной последовательностям с не нормированными метрологическими характеристиками.
• автоматический контроль и регистрация выхода параметров сети за установленные пределы.

Счетчик электроэнергии СЭТ-4ТМ.03М имеет четыре независимых испытательных выхода. Каждый выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, и четырехквадрантной реактивной, в том числе и с учетом потерь);
• сигнала превышения установленного порога мощности;
• сигнала телеуправления;
• сигнала контроля точности хода часов.

Счетчик электроэнергии СЭТ-4ТМ.03М имеет два цифровых входа, каждый из которых может конфигурироваться:

• как вход для управления режимами телеметрии (А или В, только вход 1) от внешнего напряжения;
• как счетный вход для счета импульсов от внешних датчиков по переднему, заднему или обоим фронтам с фиксацией в архивах (аналогично архивам учтенной электроэнергии);
• как вход телесигнализации с ведением журнала измененного состояния входа.

Счетчик электроэнергии СЭТ-4ТМ.03М ведёт журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.

Счетчик электроэнергии СЭТ-4ТМ.03М позволяет производить программирование, перепрограммирование, управление и считывание параметров и данных через интерфейсы связи RS-485 и оптический порт.

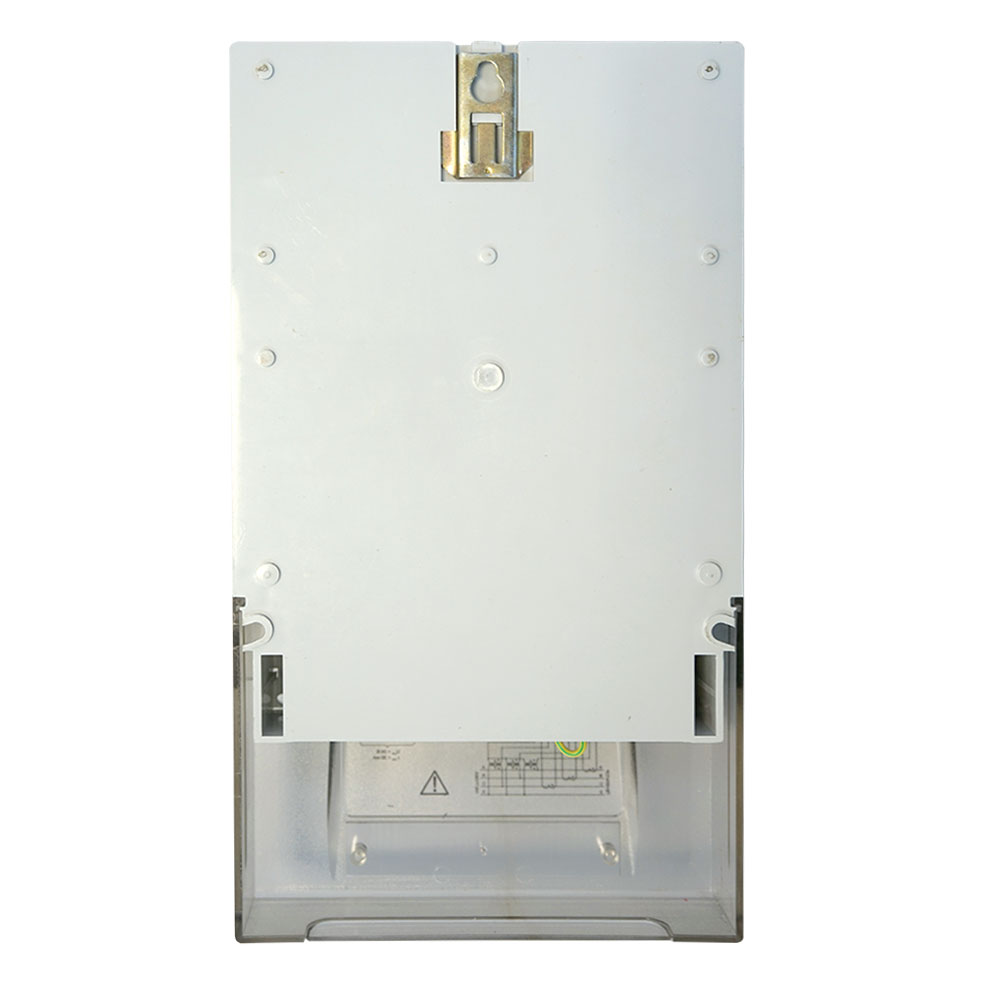

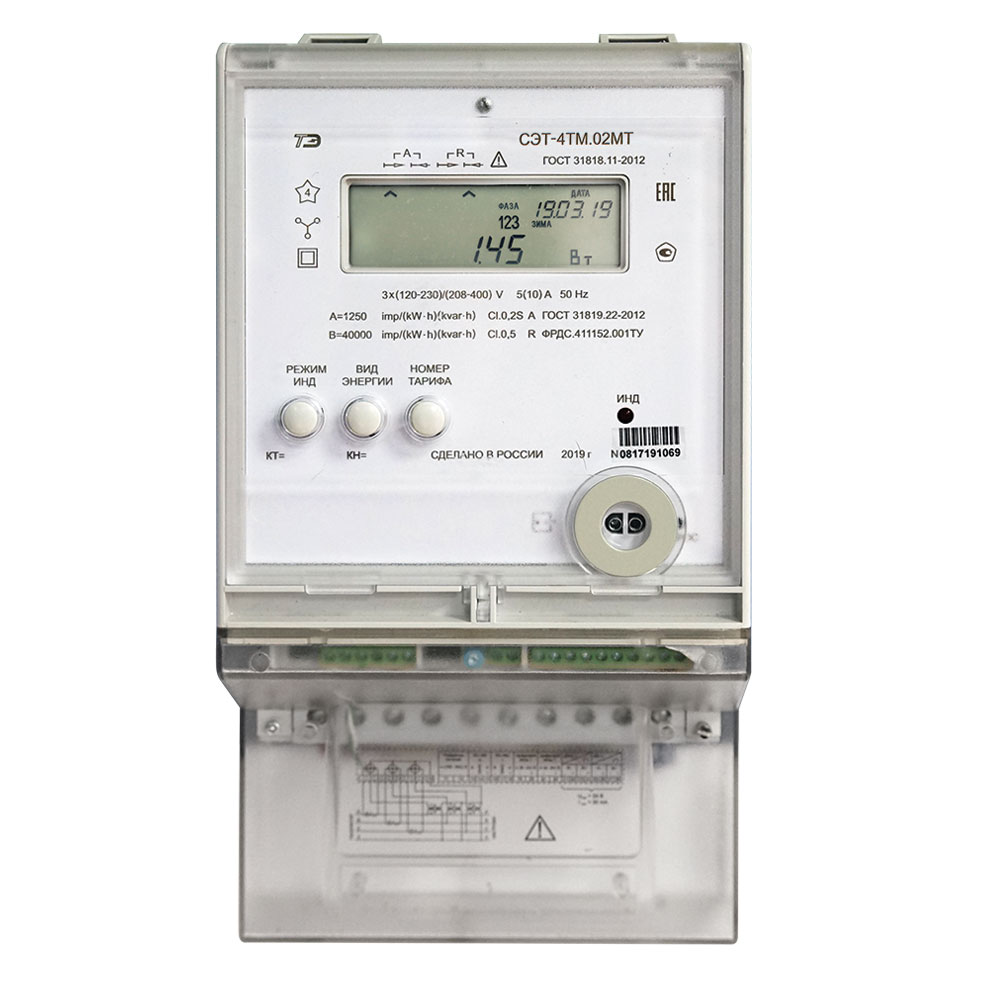

Многотарифный учет активной и реактивной энергии в двух направлениях (в том числе и с учетом потерь), ведение массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксация максимумов мощности, измерение параметров трехфазной сети и параметров качества электроэнергии.

Класс точности при измерении энергии в прямом и обратном направлении:

• активной по ГОСТ 31819.22-2012 — 0,2S или 0,5S
• реактивной по ФРДС.411152.001ТУ – 0,5
• реактивной по ГОСТ 31819.23-2012 – 1,0

Номинальный (максимальный) ток: 1(2) или 5(10) А
Номинальное значение напряжения: 3х(57,7-115)/(100-200) В или 3×(120-230)/(208-400) В
Встроенные интерфейсы: оптопорт, 2хRS-485 (СЭТ-4ТМ.03МТ); оптопорт, RS-485 (СЭТ-4ТМ.02МТ)
ModBus-подобный, СЭТ-4ТМ.02 — совместимый протокол
Интегрирование в ПК «Энергосфера», ПО «АльфаЦЕНТР», ПО «Пирамида 2.0», ПО «Пирамида-Сети», КТС «Энергия+», АСКУЭ «яЭнергетик», ПО «Энфорс».

Нормативно-правовое обеспечение

Назначение и область применения

Технические особенности

Функциональные возможности

Технические характеристики

Варианты исполнения

Документация

Счетчики предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчики серии СЭТ-4ТМ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Электросчетчики серии СЭТ-4ТМ имеют интерфейсы связи и предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и автоматизированных систем диспетчерского управления (АСДУ).

Счетчики электроэнергии имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчики электроэнергии серии СЭТ-4ТМ могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
• реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
• реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

• Независимые равноприоритетные, гальванически изолированные интерфейсы связи:
  СЭТ-4ТМ.03МТ -оптопорт и два RS-485;
  СЭТ-4ТМ.02МТ — оптопорт и RS-485.
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Расширенный диапазон по напряжению: 3×(57,7-115)/(100-200) или 3×(120-230)/(208-400) В.
• Четыре конфигурируемых изолированных испытательных выхода.
• Два конфигурируемых цифровых входа.
• Цифровая обработка сигналов.
• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
• Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
• Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).
• Электронная пломба и датчик магнитного поля.

Тарификация и учет энергии
Счетчики СЭТ-4ТМ ведут архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной – восемь каналов):

• всего от сброса (нарастающий итог);
• за текущие и предыдущие календарные сутки;
• на начало текущих и предыдущих календарных суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней.
• за текущий месяц и двенадцать предыдущих календарных месяцев;
• на начало текущего месяца и двенадцати предыдущих календарных месяцев;
• за текущий и предыдущий календарный год;
• на начало текущего и предыдущего календарного года.

Тарификатор:

• восемь тарифов (Т1-Т8),
• восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
• двенадцать сезонов (на каждый месяц года),
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
• используется расписание праздничных дней и список перенесенных дней.

Счетчики могут конфигурироваться для работы в однотарифном режиме, не зависимо от введенного тарифного расписания.

Профили мощности нагрузки
Счетчики СЭТ-4ТМ ведут три независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

• время интегрирования от 1 до 60 минут (без учета потерь);
• время интегрирования от 1 до 30 минут (с учетом потерь);
• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

• интервальных максимумов (в интервале времени между сбросами);
• месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
• коэффициента мощности;
• частоты сети;
• фазных, межфазных напряжений и напряжения прямой последовательности;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
• тока;
• коэффициентов искажения синусоидальности кривой токов;
• коэффициентов несимметрии тока по нулевой и обратной последовательностям;
• текущего времени, даты и температуры.

Счетчики всех вариантов исполнения, не зависимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика.

Счетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы
В счетчиках функционируют четыре изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
• статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• сигналов телеуправления;
• для проверки точности хода встроенных часов реального времени (только канал 0).

В счетчиках функционируют два цифровых входа, которые могут конфигурироваться:

• для управления режимом поверки А или В (только первый цифровой вход);
• для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Журналы счетчика
Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал. Общее число записей в журналах 1040.

Устройство индикации
Счетчики СЭТ-4ТМ имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и три кнопки управления режимами индикации.

Индикатор счетчиков может работать в одном из трех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров.

Счетчик в режиме индикации текущих измерений позволяет отображать на табло ЖКИ текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, текущего квадранта по текущему тарифу.

Интерфейсы связи
Счетчики СЭТ-4ТМ.03МТ имеют три равноприоритетных, независимых, гальванически изолированных интерфейса связи: два RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).

Счетчики СЭТ-4ТМ.02МТ имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).

Счетчики поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой (третий уровень доступа) и не доступны без вскрытия пломб.

Класс точности при измерении в прямом и обратном направлении:

активной электроэнергии по ГОСТ 31819.22-2012

реактивной энергии по ФРДС.411152.001ТУ
реактивной энергии по ГОСТ 31819.23-2012

Номинальный (максимальный) ток, А

Стартовый ток (чувствительность), мА

Номинальное значение напряжения, В

Установленный рабочий диапазон напряжений
от 0,8Uном до 1,15Uном, В, счетчиков с Uном:
3×(57,7-115)/(100-200) В
3×(120-230)/(208-400) В

Номинальное значение напряжения резервного питания, В

230
(постоянного или переменного тока)

Рабочий диапазон напряжений резервного питания, В

от 100 до 265
(постоянного или переменного тока)

Номинальная частота сети, Гц

Рабочий диапазон частот сети, Гц

Пределы допускаемой основной относительной погрешности измерения, %:

активной мощности (прямого и обратного направления при
активной, индуктивной и емкостной нагрузках в зависимости
от класса точности 0,2S(0,5S)), dP
при 0,05Iном ≤ I ≤ Iмакс, cosφ=1
при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,5
при 0,01Iном ≤ I

Функциональные возможности:

Тарификация и учет энергии Ведение архивов тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной – восемь каналов):

• всего от сброса (нарастающий итог);
• за текущие и предыдущие календарные сутки;
• на начало текущих и предыдущих календарных суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней.
• за текущий месяц и двенадцать предыдущих календарных месяцев;
• на начало текущего месяца и двенадцати предыдущих календарных месяцев;
• за текущий и предыдущий календарный год;
• на начало текущего и предыдущего календарного года.

Тарификатор:

• восемь тарифов (Т1-Т8),
• восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
• двенадцать сезонов (на каждый месяц года),
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
• расписание праздничных дней и список перенесенных дней.

Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания. Профили мощности нагрузки Счетчики ведут три четырехканальных независимых массива профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

• время интегрирования от 1 до 60 минут (без учета потерь);
• время интегрирования от 1 до 30 минут (с учетом потерь);
• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

Регистрация максимумов мощности нагрузки Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов. Максимумы мощности фиксируются в архивах счетчика:

• от сброса (ручной сброс или сброс по интерфейсному запросу);
• за текущий и каждый из двенадцати предыдущих месяцев.

Измерение и учет потерь Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь. Измерение параметров сети и показателей качества электричества Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
• коэффициента мощности;
• частоты сети;
• фазных, межфазных напряжений и напряжения прямой последовательности;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
• тока;
• коэффициентов искажения синусоидальности кривой токов;
• коэффициентов несимметрии тока по нулевой и обратной последовательностям;
• текущего времени, даты и температуры.

Счетчики СЭТ-4ТМ всех вариантов исполнения (независимо от конфигурации) работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика. Счетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети. Испытательные выходы и цифровые входы В счетчиках функционируют четыре изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
• статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• сигналов телеуправления;
• для проверки точности хода встроенных часов реального времени (только канал 0).

В счетчиках СЭТ-4ТМ функционируют два цифровых входа, которые могут конфигурироваться:

• для управления режимом поверки А или В (только первый цифровой вход);
• для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Журналы Счетчики электроэнергии СЭТ-4ТМ ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал. Общее число записей в журналах 1040. Устройство индикации Счетчики имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, три кнопки управления режимами индикации. Индикатор счетчиков может работать в одном из трех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров.

Счетчики в режиме индикации текущих измерений позволяет отображать на табло ЖКИ текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, текущего квадранта по текущему тарифу. Интерфейсы связи Счетчик СЭТ-4ТМ.03М имеет три равноприоритетных, независимых, гальванически изолированных интерфейса связи: два RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011). Счетчик СЭТ-4ТМ.02М имеет два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011) Счетчики поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров. Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой (третий уровень доступа) и не доступны без вскрытия пломб.
