Как многим из вас уже известно, электросчетчиком называется прибор, предназначенный для измерения количества потребляемой электрической энергии. Все электросчетчики делятся на два типа – расчетные и контрольные. Первые служат для расчета оплаты за потребляемую энергию квартир, домов, цехов, офисов, торговых и других помещений. Что касается контрольных электросчетчиков, эти приборы используются исключительно для определенных измерений: проверка точности расчетных счетчиков, измерение потребления электрической энергии различными приборами и устройствами и пр. В данном уроке будет рассмотрена схема подключения электросчетчика своими руками, а также подключение УЗО автомата.

Необходимо отметить, что в конце прошлого века для учета потребляемой электрической энергии использовались бытовые электросчетчики, соответствующие классу точности 2,5 (их допустимая погрешность составляла 2,5%) без УЗО. Начиная с 1997 года, такие приборы для учета электроэнергии считаются устаревшими, их производство прекратилось, а достойную замену им составили новые, более совершенные и точные индукционные электросчетчики с классом точности 2,0. Кроме того, многие предприятия начали производство электронных счетчиков, погрешность которых может составлять даже 0,5%. У новых приборов учета энергии гораздо меньший вес, их размеры стали на порядок меньше.Также повысилась точность измерения и уровень защиты от внешних неблагоприятных воздействий. Использование УЗО автомата вместо устаревших вставок плавких дополнительно повысило безопасность эксплуатации счетчиков, а схема электрического монтажа последних существенно упростилась. Получить общее понятие о монтаже электросчетчиков вам поможет видео в конце этого урока.

Начинаем замену электросчетчика

Перед тем, как начать, необходимо выяснить три важных вещи.

1. Можно ли спокойно снимать пломбу со старого электросчетчика. То есть, хозяин договорился в электросетях, получил разрешение, и берет на себя всю документальную ответственность.
2. Где будем брать питание для перфоратора/дрели, если придется сверлить стену?
3. Освещение рабочего места. Я для этой цели использую налобный «шахтерский» фонарь на светодиодах.

Подготовились, всё выяснили, идём далее. Выключаем вводной автомат (рубильник) до счетчика, тем самым обесточиваем счетчик и обеспечиваем себе комфортную и безопасную работу. Снимаем пломбу, откручиваем крышку, под которой находятся входные и выходные клеммы.

Старый электросчетчик — открытые клеммы, снятые пробки

Тут не помешает включить вводной автомат и на всякий случай проверить правильность схемы подключения с помощью отвертки-индикатора (указателя фазы). Мало ли, что было раньше, какие чудеса творились тут в прошлом :), и надо быть полностью уверенным в своей работе.

Напомню, четыре силовых контакта у электросчетчика всегда располагаются в таком порядке:

1. Входная фаза, приходит извне
2. Выходная фаза, уходит на питание нашего потребителя
3. Входной ноль
4. Выходной ноль

(adsbygoogle = window.adsbygoogle || []).push(<>);

Очень важно, чтобы 1-й и 2-й контакты не были перепутаны, иначе неизбежны претензии со стороны проверяющих органов, а хозяина могут заподозрить в злых намерениях. 3-й и 4-й нулевые контакты обычно закорочены в самом счетчике, но и их для порядка нужно монтировать как надо.

Сечение кабеля для стабилизатора

Выбор сечения проводников для подключения стабилизатора напряжения осуществляется по тому же принципу, что и для любой электрической нагрузки. Требуемое сечение проводов определяется величинами рабочего тока и напряжения. Напряжение трёхфазного стабилизатора —380В, однофазного –220В.

Номинальный ток стабилизатора обычно указывается в таблице его технических характеристик. При определении сечения можно воспользоваться соответствующей таблицей из ПУЭ или приведённой ниже.

Таблица для определения сечения провода или кабеля для стабилизатора напряжения

Если известна только полная мощность стабилизатора в кВА, активную мощность в кВт можно вычислить, умножив полную мощность на cosф(коэффициент мощности).

Действия при отключении автомата

Неопытные пользователи при отключении сети автоматом спешат восстановить подачу напряжения включением устройства. Но не рекомендуется включать аппарат, не установив причину отключения.

Автомат может срабатывать по следующим причинам:

• перегрев розеток и выключателей в результате неплотного контакта;
• избыточная нагрузка в связи с включением одновременно нескольких мощных потребителей;
• плохой контакт в соединениях проводки.

Чтобы установить неисправность, необходимо осмотреть домашнюю сеть, убедиться в отсутствии нагрева, запаха горелой пластмассы. Если место нагрева установлено, выполняется необходимый ремонт.

При срабатывании от избыточной нагрузки, требуется ограничить количество включённых потребляющих приборов. Устройство включается после полной проверки сети и устранения причины отключения.

Возможно срабатывание устройства по причине его выхода из строя, что определяется путём визуального осмотра выключателя. Если присутствует нагрев контактов, следы тепловой деформации, обугливание клемм, автомат подлежит замене.

Если аппарат сработал несколько раз на предельную нагрузку, дальнейшая его эксплуатация нецелесообразна по причине вероятного износа. В этом случае необходимо заменить устройство.

Исправные и правильно подобранные автоматические выключатели обеспечат штатную работу домашней электросети, исключив опасность повреждения бытовой техники. Но если у владельца отсутствуют навыки электрика, стоит обратиться к квалифицированному электромонтёру для установки или замены автоматов.

Определение сечения линейкой

Экономичным и точным методом считается определение сечение кабелей и проводов с помощью обыкновенной линейки. Кроме нее потребуется простой карандаш и сама проволока. Для этого жила провода зачищается от изоляции, а затем плотно накручивается на карандаш. После этого, с помощью линейки измеряется общая длина намотки.

Полученный результат измерений нужно разделить на количество витков. В итоге получается диаметр провода, который понадобится для последующих вычислений. Сечение кабеля определяется по предыдущей формуле. Для получение более точных результатов, намотанных витков должно быть как можно больше, но не менее 15-ти. Витки плотно прижимаются между собой, поскольку свободное пространство способствует значительному увеличению погрешности в расчетах. Снизить погрешность можно с помощью большого количества замеров, производимых в разных вариантах.

Существенным недостатком данного способа является возможность измерений только относительно тонких проводников. Это объясняется сложностями, возникающими при накручивании толстого кабеля. Кроме того, требуется заранее купить образец продукции для выполнения предварительных измерений.

Замена и монтаж электропроводки в квартире

Как правильно заменить проводку в квартире. Что для этого понадобится. Какие существуют ограничения и можно ли делать монтаж самостоятельно. Ответы на эти вопросы вы найдете в данной статье.
Если намечается капитальный ремонт с перепланировкой, то придется задуматься и про такую часть работ, как замена и монтаж электропроводки в квартире. Своими руками это сделать можно в том случае, если вам не понаслышке известны такие слова как пробник, сечение провода, автоматический выключатель, искатель напряжения, болгарка и перфоратор, а также вы помните школьные лабораторные по физике на тему сборки электрических цепей.

Что представляет собой электропроводка в квартире. Это кабель, который идет к счетчику, от счетчика к автоматическим выключателям (пробкам), а затем к распределительным коробам, розеткам, выключателям и лампочкам.

Для того чтобы понимать что такое замена и монтаж всей проводки, обращаем ваше внимание на тот факт, что практически всегда провода проходят внутри стен, соответственно, для их монтажа-демонтажа необходимо в стенах штробить пазы. Дело это шумное и пыльное, а сложность этих работ зависит главным образом от материала — бетонная плита или кирпич. Задача сильно упростится, если вы будете обшивать стены гипсокартоном. В таком случае провода можно просто пустить по стенам, а затем уже заниматься отделкой.

Вторым важным фактором является цель проводимых работ. Если это монтаж, то делается он по утвержденному плану разводки кабелей в помещении, а если это замена, то все зависит от того, будут ли сделаны изменения в существующие расположения розеток и переключателей. Если все остается как было — можно работать сразу, а если планируются некоторые изменения, то необходимо согласовать свои действия с соответствующими инстанциями. Без них, кстати, в любом случае не обойтись, т.к. как минимум подключение счетчика должны проводить исключительно уполномоченные представители контролирующих органов.

Опустим беготню по инстанциям для получения разрешений на перемещение розеток и т.п., тем более что, откровенно говоря, автор статьи никогда не встречал тех, кто этим занимался (хотя очень хочется верить, что рано или поздно все будет делаться правильно). Рассмотрим сразу самый тяжелый вариант, включающий в себя все возможные виды работ — полная замена электропроводки в квартире, со сменой расположения электрофурнитуры.

Важно! Практически все неполадки, возникающие в электрических цепях, происходят на местах соединений проводов (скрутки, спайки и т.п.). Поэтому, если проводка устарела, то настоятельно не рекомендуется заменять ее частично. Тем более, что в домах которые строились еще при СССР проводка зачастую выполнена из алюминиевого провода, использование которого в помещениях сегодня признано непрактичным.

Совсем нехорошо, когда одновременно применяются как алюминиевые, так и медные провода. Связано это с тем, что в месте соединения этих двух металлов возникает реакция, которая со временем ухудшает контакт и разрушает соединение. Поэтому такой способ можно использовать только как крайний случай и ненадолго… В статье как правильно делать соединения проводов мы расскажем как, в случае необходимости, правильно сделать и такое соединение, но в любом случае, и это подтвердит любой электрик, полностью медная проводка это самый лучший бытовой вариант.
Итак – за работу.

1. Составляем план по количеству и расположению электроприборов

Это самое первое, что необходимо сделать. Тут не надо скромничать и необходимо наиболее полно представить себе какими электроприборами вы будете пользоваться сейчас или через несколько лет. Во-первых, это необходимо для предварительных расчетов сечений проводов, а во-вторых, если через пару-тройку лет вы приобретете посудомоечную машину или духовой шкаф, то это не будет поводом заново долбать стены и вести отдельную розетку, которую крайне желательно иметь для этих приборов. Ниже приводим список самых распространенных и энергоемких бытовых устройств

1. микроволновка,
2. холодильник,
3. компьютер (когда одновременно работают все комплектующие, особенно на игровых моделях, потребление довольно таки высокое),
4. электрические теплые полы,
5. посудомоечная машина,
6. стиральная машина,
7. водонагреватель,
8. кондиционер,
9. электроплита,
10. духовой шкаф.

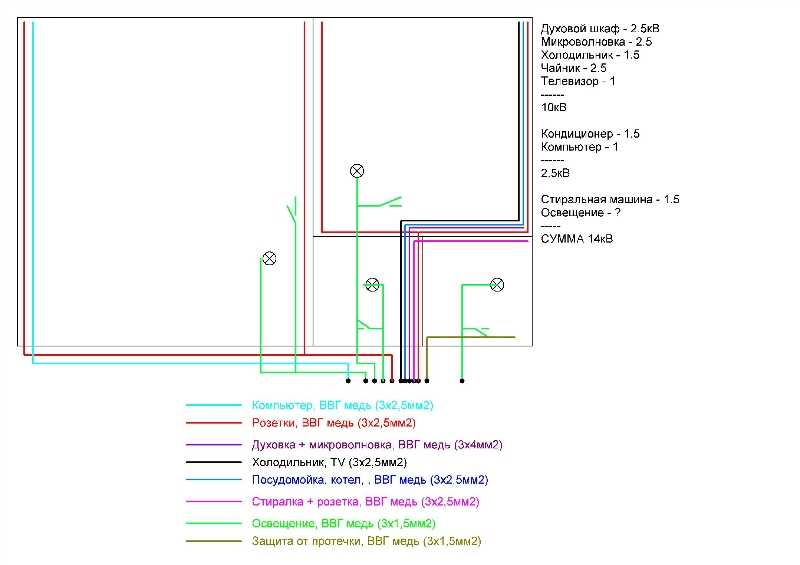

2. Наносим на план квартиры рисунок будущей проводки

Нужно это сразу по нескольким причинам. В первую очередь это поможет избежать, излишних трат на комплектующие. Во-вторых, у вас будет четкий план работы. В-третьих, если через несколько лет вы будете сверлить стены, то, как показывает практика, данный чертеж будет приятным подспорьем, которое поможет избежать короткого замыкания.

3. Имея четкий план, закупаем электрофурнитуру, провода и кабели

Также стоит учитывать тот факт, что энергопотребление в квартирах возросло в несколько раз. Раньше нередко провода прокладывались единой разводкой для всего электрооборудования и реже делили разводку на освещение и розетки. В наши дни, когда встречаются уже духовые шкафы, мощностью до 10 кВт, целесообразным становится прокладка для него отдельной линии (напоминаем, слабые места проводки это места соединений, поэтому для энергоемких приборов желательно свести их к минимуму, а в идеале — исключить.)

Далее, обращайте внимание на расположение электросчетчика. Он может находиться либо в квартире, либо на лестничной площадке. В любом случае, учитывайте кабель, который идет к счетчику, а после него к распределительному щитку внутри квартиры, от которого уже будут запитаны все приборы.
Более подробный пример расчета проводки и автоматов смотрите здесь.

Сечение проводов подбирается в зависимости от нагрузки, которая будет к ним подключена. Для линии освещения вполне хватит проводов сечением 1,5 мм², а для розеток — 2,5 мм². Более точные значения подбираются индивидуально для каждого прибора или их групп.
Если провода будут прокладываться под гипсоплитой, без штробления стен, то обязательно приобретите гофрорукав, который будет беречь провода от механических повреждений об острые края металлического профиля.

4. Следующим шагом будет отключение напряжения и извлечение старой проводки

5. Далее извлекаем старую проводку

Правильной очередностью будет начать работу с дальних комнат, постепенно перемещаясь к основной разводке. Вскрываются старые штробы, извлекается старая проводка. Если по каким либо причинам извлечь старые провода не представляется возможным, а новые будут вестись по другим каналам, то можно старые оставить в стене, предварительно обесточив и заизолировав их окончания. Делается это по двум причинам. Во-первых, это перестраховка на случай непредвиденного контакта с токонесущими проводами, а во-вторых – ограждение себя от так называемых токов наводки, способных передаваться бесконтактным путем.

6. Теперь приступаем к штроблению каналов под провода

Согласно нарисованного плана размечаем стену и делаем штробы под кабель, розетки и выключатели. Глубина штроб должна быть достаточной для того, чтобы полностью утопить в ней провод и замазать его шпаклевкой. Проще всего штробы будет делать, если на стене есть слой штукатурки, хотя бы 1,5 см. Сложнее будет справиться с кирпичной стеной, а самым неудобным вариантом является бетонная стена. Кроме того, что она крайне прочная сама по себе, в ней проходят полосы арматуры, что значительно усложняет весь процесс, ведь в панельных домах запрещено нарушать арматуру в несущих стенах. Делают штробы в основном перфоратором или болгаркой, на которой надет диск с алмазным напылением. Быстрее и качественнее всего штробы специальным устройством – штроборезом. Но покупать его для разовой работы дорого, так что можно рассмотреть вариант взять штроборез напрокат. Более подробно про нюансы штробления стен смотрите здесь.

Если в квартире будут делаться стены из гипсокартона, то сначала нужно закрепить на стенах профили, а затем уже по разметке проводить через них провода в гофрорукаве.

7. Укладка кабеля

Когда штробы готовы, в них производится укладка провода, который фиксируется с помощью замазки или шпаклевки. Далее на намеченные места ставятся распределительные короба и подрозетники, заводится провод. Фиксируются также шпаклевкой.

В случае с гипсокартоном, сначала под них высверливаются отверстия, сквозь которые достается провод, а затем устанавливается сам подрозетник.

8. Следующий на очереди – распределительный щиток

В нем стоят автоматические выключатели (автоматы), от которых происходит запитка всех подключенных групп розеток и выключателей. Как правило, освещение «висит» на одном автомате, обычные розетки, на которых не предвидится больших нагрузок, на другом, а для каждого энергоемкого прибора, наподобие духового шкафа, ведется отдельная линия с отдельным автоматом. Ванная комната, кстати, тоже запитывается отдельно.

Итого имеем один основной, самый мощный автомат, а также несколько автоматов поменьше для каждой группы. В стене штробится углубление для коробки, делаются крепления, затем в нее заводятся провода и подключаются к автоматам. После этого щиток крепится на место.

9. Соединяем провода и кабели

Если соединения не делались во время монтажа, то теперь для этого самое время. Согласно приготовленной схемы, подключаем все линии и проверяем их пробником.

Важно! При прозвонке линии, к проводам не должно быть ничего подсоединено. Самая обыкновенная лампочка накаливания проводит ток от тестера и покажет в цепи короткое замыкание.

10. Последним этапом работ будет установка/подключение счетчика

Если перемещение старого счетчика не планируется, то это самый простой вариант. В таком случае работа сведется к подключению кабеля от счетчика в распределительный щит. Самый сложный вариант, это перенос счетчика из подъезда внутрь квартиры. Уже непосредственно на месте нужно выбирать, прокладывать ли новый кабель, использовать цельный старый, а возможно придется его нарастить.

Окончательное подключение должен делать исключительно квалифицированный электрик соответствующей службы, ведь на счетчике есть пломбы, нарушение которых чревато немаленьким штрафом.

По применению

В нашем интернет-магазине можно найти провода для любых целей: монтаж стационарных и подвижных сетей в бытовых или промышленных помещениях, присоединение силовой техники, ремонт бытового оборудования и многое другое.

Кабель представляет собой токопроводящее изделие из нескольких изолированных друг от друга металлических проводников (жил). С их помощью подключается различная техника, а также электросети.

Выбор по назначению

Монтаж электропроводки производится с помощью силовых изделий, проводящих ток напряжением до 1000 В и частотой до 400 Гц. К ним относятся:

• ВВГ (ВВГнг и прочие модификации) – применяется для закрытого типа монтажа в жилых помещениях и в муниципальных учреждениях. Это дешевый и самый распространенный силовой кабель с двойной изоляцией из ПВХ;
• NYM – провод, имеющий то же назначение, что и предыдущий, но являющийся более гибким, прочным и надежным. Он выдерживает кратковременные короткие замыкания (с температурой нагрева жил до 160°С), имеет дополнительный слой изоляции (мелонаполненная резина между жилами) и может прокладываться на открытом воздухе;
• КГ – гибкий кабель для нестационарного монтажа, в том числе и открытого, например, соединения промышленных установок и блоков. Имеет двойную изоляцию из резины.

Монтаж осветительных сетей выполняется с помощью плоских проводов ПУНП и ПУГНП. Это бытовые изделия, предназначенные для проводки тока напряжением до 390 В и частотой 50 Гц. ПУГНП является гибким, поэтому допускает монтаж с сильными перегибами.

Использование в электротехнике. Он предназначен для подключения садовой техники и такого бытового оборудования, как микроволновые печи, стиральные машины, холодильники и т.п. Он круглый и имеет двойную изоляцию с заполнением пустот между жилами. Он устойчив к перегибам, истиранию и разрывам.

Плоский кабель ШВВП нужен для мелкой бытовой техники, осветительных приборов и климатического оборудования.

Как сделать выбор?

При покупке необходимо учесть такие важные факторы и параметры, как:

Радиус изгиба, который измеряется в количестве радиусов самого провода и показывает его гибкость. Чем меньше значение этого параметра, тем сильнее можно перегнуть изделие при монтаже (ВВГ – 10, NYM – 4, КГ – 8, ПУНП – 10, ПУГНП – 6, ПВС – 10, ШВВП – 10).

Количество жил – этот параметр показывает, с какой системой электроснабжения можно использовать провод. Как правило, в старых постройках требуется двужильный кабель, в новых – трех и более.

Сечение кабеля влияет на токопроводимость и подбирается по суммарной мощности подключаемых в сеть устройств. Подходящее значение высчитывается по специальной формуле. Для его определения лучше пригласить специалиста, но можно посмотреть приблизительную цифру в специальной таблице.
